皮拉尼真空计怎么选？量程、输出、接口和应用场景选型指南22

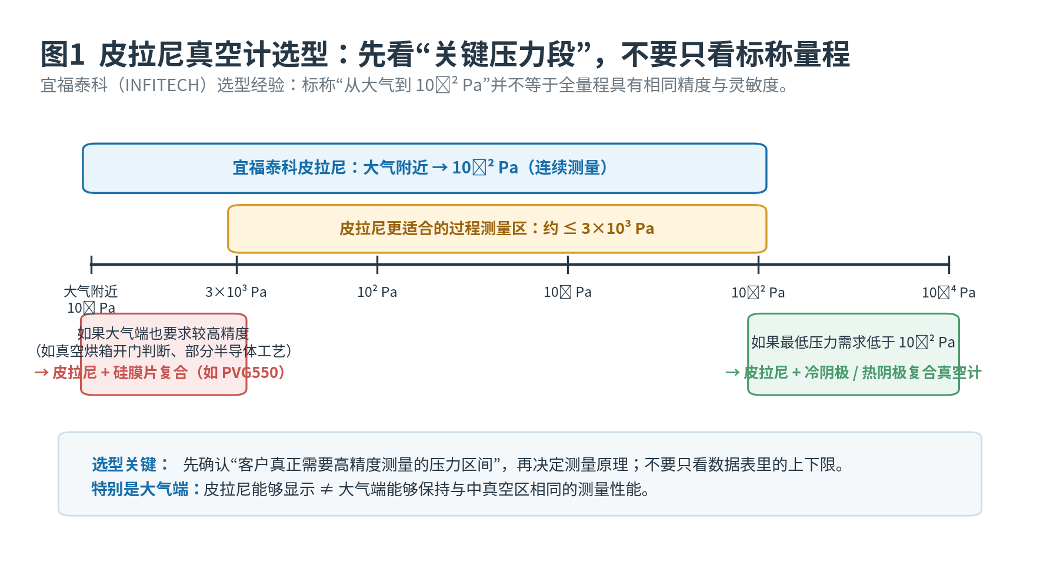

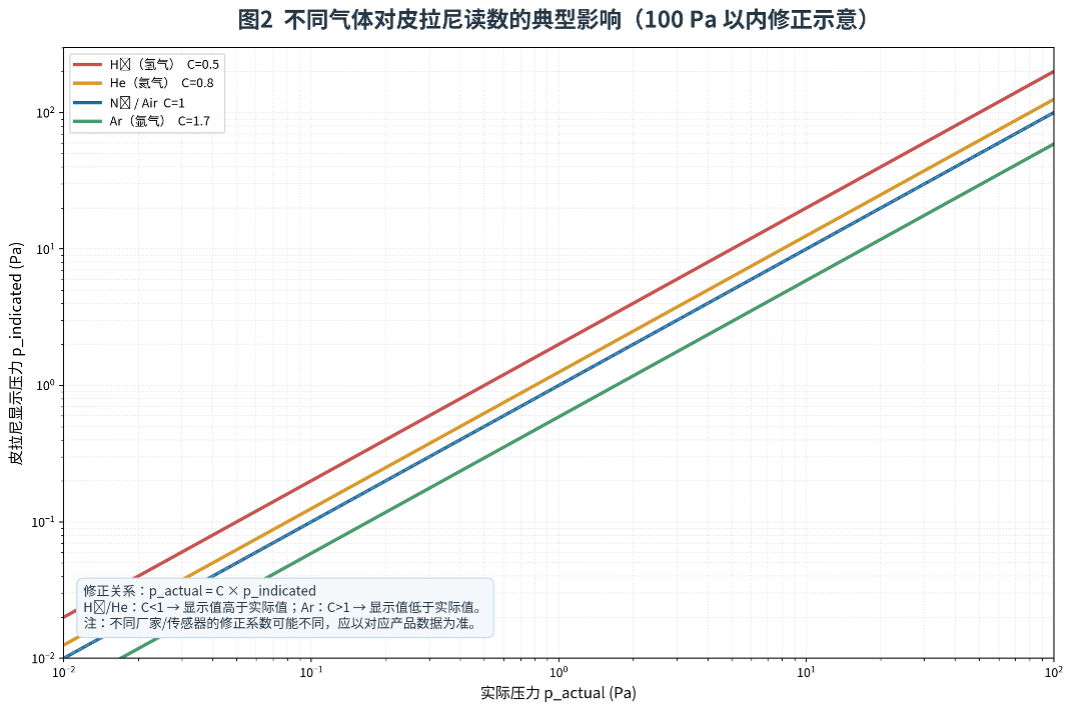

量程、输出、接口和应用场景选型指南 先说结论：皮拉尼真空计选型不要从型号表开始，而要从工况开始。先确定压力范围、气体、污染风险、安装位置和控制接口，再判断单皮拉尼、复合真空计还是其他原理，最后才确定接口、输出和具体型号。 1. 第一步：先明确真正需要测的压力范围选型的第一步不是先看型号，而是先界定设备真正需要可靠测量的压力区间。除了最低需要测到多少，还应确认工艺在哪一段压力范围内要求较高的测量精度，以及是否需要从大气端一直连续监测到工艺低压区。 如果最低测量需求不低于 10−2 Pa，可以优先评估皮拉尼或皮拉尼复合方案。但这里有一个非常容易被忽略的概念：产品标注“从大气到 10−2 Pa”，表示仪表能够覆盖这一连续测量范围，并不意味着皮拉尼在整个量程内都具有相同的精度和灵敏度。皮拉尼的优势主要集中在粗真空至中真空区域，工程应用中通常在约 3×103 Pa 以下具有更好的测量性能。 一个常见误区：“量程覆盖大气到 10−2 Pa”并不等于“整个量程内都具有相同的测量精度”。真正选型时，更重要的是确认设备最关注的压力区间在哪里。 如果设备在接近大气压力的区域同样要求较好的测量准确性，例如真空烘箱需要可靠判断何时可以开箱，或者部分半导体设备要求从大气端到中真空段都保持较高的测量精度，那么单一皮拉尼通常不是最合适的方案。此时更适合采用“皮拉尼 + 硅膜片”复合测量方案，例如宜福泰科（INFITECH）PVG550。 如果设备的最低压力需求已经低于 10−2 Pa，则单一皮拉尼无法覆盖所需的更高真空区域，应进一步考虑“皮拉尼 + 冷阴极”或“皮拉尼 + 热阴极”的复合真空计。  图1 标称量程、推荐测量区与复合真空计选型边界（示意）2. 第二步：确认被测气体第二步必须确认实际被测气体。皮拉尼真空计利用气体热传导特性间接测量压力，因此不同气体的热传导能力会直接影响读数。对于空气或氮气，应用和标定相对直接；对于其他气体，则需要重点评估气体相关性。 氢气、氦气：氢气、氦气等小分子气体热传导能力较强，通常会使皮拉尼显示值高于实际压力。 氩气：氩气这类大分子惰性气体热传导能力相对较弱，通常会使显示值低于实际压力。 对于单一气体，在 100 Pa 以内可以参考相应的气体修正系数或气体相关曲线进行读数修正。例如在常见空气或氮气标定条件下，可按对应产品给出的修正关系，将皮拉尼显示压力换算为实际压力。需要注意的是，这类修正主要适用于约 100 Pa 以内，并且不同厂家、不同传感器结构的修正系数可能存在差异，实际使用应以对应产品数据为准。 对于混合气体，首先要区分工艺真正关注的是“重复性”还是“实际压力精度”。如果工艺只要求每个过程周期具有稳定、可重复的压力指示，而不要求显示值严格等于真实绝对压力，皮拉尼仍然可以使用；如果混合气体组成会变化，或者工艺质量依赖实际压力的准确值，则更适合选用电容薄膜真空计。  图2 H₂、He、N₂/空气和 Ar 对皮拉尼读数的典型影响（100 Pa 以内修正示意）3. 第三步：确认有没有蒸汽、粉尘和冷凝物对于分子蒸馏、反应釜、冻干、溶剂蒸发、真空炉等工况，污染往往比仪表标称精度更决定长期稳定性。 需要确认是否有冷阱、探头准备安装在冷阱前还是后、是否会有液体倒灌、工艺温度是否会使蒸汽在探头附近冷凝。  图3 含蒸汽/冷凝物工况的典型安装位置示意4. 第四步：真空接口怎么选？接口首先要与设备机械接口匹配，并兼顾流导、安装空间和维护便利。常见真空设备会使用 KF 系列等快卸接口，具体规格需要根据管路口径和设备设计确定。 不要为了“接口能接上”而增加过多细长转接管。转接结构过长、过细可能增加局部压差，使真空计测到的压力与实际工艺点出现差异。 5. 第五步：需要本地显示吗？如果设备操作人员需要直接在现场观察真空值，应选择带本地显示的真空计或配套显示控制器。如果所有数据都进入 PLC / HMI，本地显示不是必需条件，可以优先考虑紧凑型变送器。 6. 第六步：0-10V、4-20mA、RS485 怎么选？

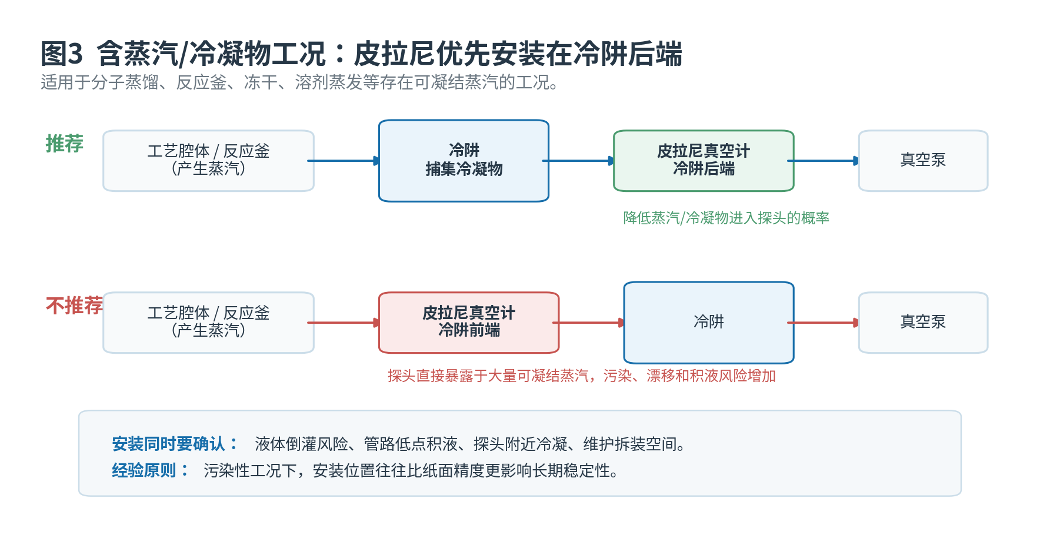

7. 第七步：要不要控制点？如果真空计需要直接参与泵、阀门、加热、放气或工艺流程联锁，可以选择带控制点或继电器输出的型号。 如果系统已经由 PLC 完成全部逻辑，也可以直接读取模拟量或 RS485 数据，由 PLC 实现控制，避免功能重复。 8. 第八步：普通皮拉尼还是复合真空计？
 图4 皮拉尼真空计快速选型判断流程9. 不同设备应该重点看什么？
10. 一个实用的选型信息模板把下面信息发给供应商，通常就能快速缩小型号范围： 1）测量范围； 2）工艺气体； 3）最高工艺温度； 4）是否有蒸汽 / 油雾 / 粉尘； 5）接口规格； 6）是否需要本地显示； 7）0-10V / 4-20mA / RS485； 8）是否需要控制点； 9）安装位置； 10）设备类型和用途。 11. 选型时最常见的四个错误错误 1：只看最低测量值，不看整个工艺过程和关键控制区间。 错误 2：只比较精度和价格，不考虑气体、污染与安装位置。 错误 3：先选型号，再倒过来让工况适应产品。正确做法应该是先选测量原理，再选型号。 错误 4：只看“标称最低测量值”，误以为整段量程都具有相同精度和灵敏度；应重点确认真正需要控制的压力区间是否处于合适的测量区。 工程师经验：宜福泰科（INFITECH）常见应用选型经验PVD 镀膜设备、常规真空炉和冻干设备：大多数情况下并不需要复杂的复合测量方案。若主要任务是粗真空至中真空过程监测，通常优先推荐单皮拉尼真空计；其中变送器型产品因结构紧凑、便于接入 PLC / HMI，通常具有更高的综合性价比。 分子蒸馏设备：宜福泰科（INFITECH）VCT160N 的实际应用较多。对于部分小型设备，特别是没有独立控制柜、需要现场直接观察真空值的场合，PRG500 使用较多。 真空烘烤设备、高低温柜和高低温箱：如果不仅需要覆盖抽真空过程，还需要在接近大气压力区域获得更可靠的读数，用于开箱或工艺状态判断，则更常采用 PVG550 这类“皮拉尼 + 硅膜片”复合真空计。 接口选择：客户最常见的真空接口是 KF16。部分小型设备或实验室设备会采用真空快插 / 快接接口，外接塑料真空管，以方便快速连接、拆卸和更换管路。 需要更高实际压力精度的工况：如果工艺对 10−2 Pa 附近及更高真空度区域的实际压力精度有明确要求，或者被测介质中包含氩气、氦气、氢气等特殊气体或混合气体，并且更关注真实压力值而不仅是重复性，则建议优先考虑电容薄膜真空计。 结语：先确定工况，再确定型号皮拉尼真空计的选型并不是简单比较“谁的最低压力更低”，而是要先判断真正需要可靠测量的压力区间，再综合考虑气体组成、污染风险、安装位置、接口形式、信号输出以及设备控制方式。 先选测量原理，再选产品形式，最后再确定具体型号，通常比单纯从产品参数表开始选型更可靠。 宜福泰科（INFITECH）｜让真空测量更简单
|
|
