皮拉尼真空计工作原理：为什么气体热传导可以测量真空？

从测量原理、气体相关性、有效量程到实际安装与选型的一篇完整说明

很多用户在选型或使用皮拉尼真空计时，最容易产生一个误解：它并不是像电容薄膜真空计那样直接“感知压力”，而是通过检测气体带走热量的能力变化，再换算成压力值。理解这一点，才能真正理解为什么皮拉尼真空计会受气体种类、污染状态、安装位置和压力区间的影响。

一、皮拉尼真空计的工作原理是什么？

皮拉尼真空计内部通常有一个被电流加热的敏感元件。仪表工作时，敏感元件会被加热到一定温度，而它产生的热量会通过以下几种方式散失：

• 通过周围气体分子传递热量；
• 通过探头结构向外导热；
• 通过热辐射散失热量。

在皮拉尼真空计主要工作的压力范围内，气体分子带走热量的能力与压力密切相关。当压力较高时，单位体积中的气体分子较多，敏感元件与气体分子的碰撞更频繁，热量更容易被带走，因此元件散热较快。随着系统压力下降，气体分子数量减少，元件散热能力减弱，温度或电阻就会随之变化。

仪表正是通过检测这种变化，再经过标定与算法处理，将热传导变化转换为压力信号。

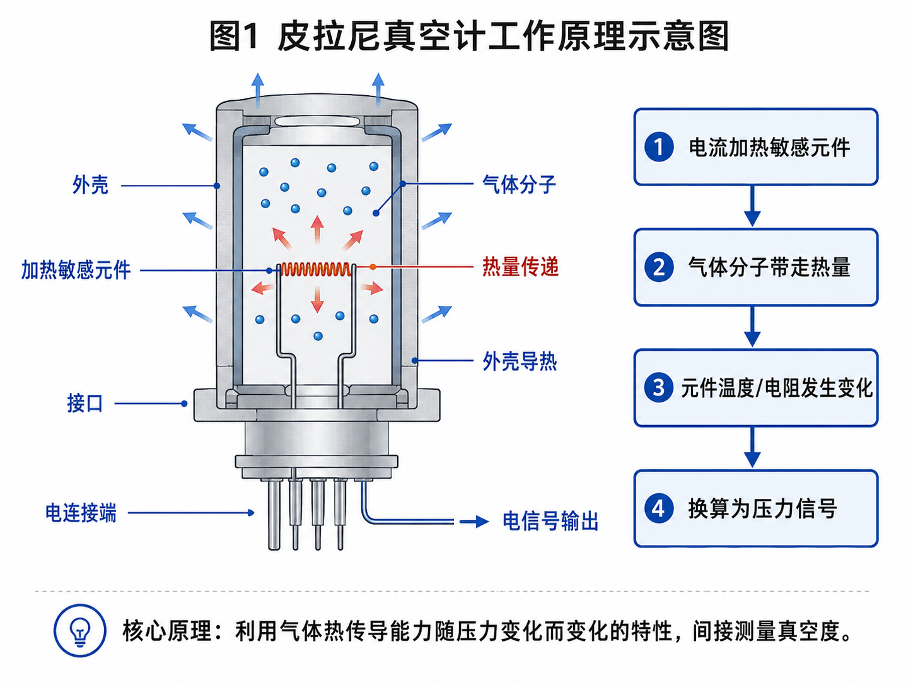

图1 皮拉尼真空计工作原理示意图

二、皮拉尼真空计为什么能测真空？

因为在一定压力范围内，气体的热传导能力会随着压力变化而变化。真空度越高，气体分子越少，能够把热量从敏感元件带走的能力越弱；真空度越低，气体分子越多，散热就越明显。

因此，皮拉尼真空计并不是直接测“压力本身”，而是通过测量热量散失程度，间接反映当前的真空状态。

三、皮拉尼真空计测的是什么？

严格来说，皮拉尼真空计真正测量的不是压力本身，而是气体热传导变化。

这也是它与一些直接式真空计的本质区别。比如电容薄膜真空计是通过膜片受压变形来直接测量绝对压力，而皮拉尼真空计则是通过敏感元件的热状态变化来推算压力。因此，皮拉尼真空计属于一种间接式真空计。

四、为什么皮拉尼真空计会受气体种类影响？

不同气体的热传导能力并不相同。空气、氮气、氩气、氦气、氢气等气体，在相同真实压力下，对敏感元件带走热量的能力可能明显不同。

而大多数皮拉尼真空计通常是以空气或氮气作为标定基准气体。因此，当实际工艺气体与标定气体不一致时，即使系统真实压力没有变化，仪表测得的热传导变化也可能不同，最终就会表现为读数偏差。

所以在实际选型时，不能只问“精度是多少”，还应进一步确认：

• 仪表采用什么气体标定；
• 实际工艺介质是什么；
• 气体组成是否长期稳定；
• 是否需要进行气体修正或特殊标定。

这一点在氩气、氦气、氢气以及某些特殊工艺气体工况下尤其重要。

五、皮拉尼真空计的测量范围是多少？

皮拉尼真空计的典型有效测量区域主要位于粗真空至中真空范围。具体量程取决于传感器结构和型号，常见工业产品可覆盖从大气附近到约 10⁻¹ Pa，部分型号的有效灵敏区域主要集中在约 10⁰～10³ Pa。

需要注意的是，“可测量范围”和“灵敏度最理想的区间”并不完全等同。皮拉尼真空计虽然可以覆盖较宽的真空区间，但在不同压力段的响应特性并不完全一致。

六、为什么皮拉尼真空计在不同压力区间表现不一样？

皮拉尼原理并不是在整个压力范围内都保持同样的灵敏度。

在压力较高的一端，气体分子较多，虽然散热明显，但热传导随压力变化的差异性逐渐减弱；在压力极低的一端，气体分子已经非常稀少，气体热传导对总热损失的贡献越来越小，此时探头结构导热和热辐射的影响会变得更加突出。

因此，皮拉尼真空计通常在某一个中间压力区域内，具有更好的响应特性和更明显的信号变化，而在压力过高或过低时，灵敏度都会下降。

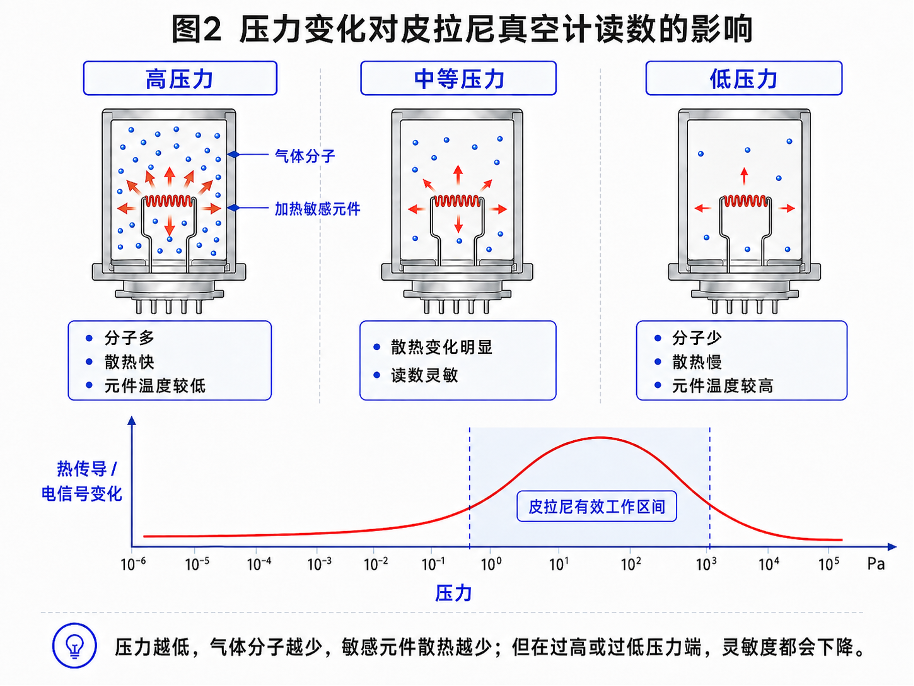

图2 压力变化对皮拉尼真空计读数的影响

七、皮拉尼真空计有哪些优点？

皮拉尼真空计在工业真空系统中长期被广泛采用，主要原因包括：

• 测量范围较宽：适合连续观察抽气过程；
• 响应速度快：便于过程控制和联锁；
• 结构相对简单：维护成本通常较低；
• 适合长期在线使用：可用于固定安装；
• 易于接入控制系统：可提供模拟量、RS485、Modbus RTU、控制点等输出形式。

对于大多数通用工业真空测量场景，皮拉尼真空计都是性价比较高的方案。

八、皮拉尼真空计有哪些局限？

皮拉尼真空计并不是所有工况下都最合适，它也有明确的边界：

• 会受气体种类影响；
• 易受蒸汽、油污、冷凝物和粉尘污染影响；
• 在量程两端灵敏度下降；
• 不适合所有高精度绝对压力测量场景。

如果客户真正需要的是高精度、并且尽量不受气体种类影响的绝对压力测量，那么通常应该优先考虑电容薄膜真空计。

九、皮拉尼真空计安装时要注意什么？

很多现场所谓的“真空计不准”，并不一定是仪表损坏，而是安装位置、工况污染或系统结构造成的。

选安装位置时，需要重点考虑：

• 真空计装在什么位置才能真实反映系统状态；
• 是否存在大量蒸汽、冷凝物或污染物；
• 真空计是否会直接暴露在高温蒸汽出口附近；
• 是否有冷阱，真空计位于冷阱前还是冷阱后；
• 安装位置是否容易积液或积污；
• 真空计装在腔体附近和装在真空泵附近是否本来就会读数不同。

对于含蒸汽或冷凝工艺的系统，一般更应优先考虑冷阱布置、污染隔离和安装点位置，而不是单纯怀疑仪表本身。

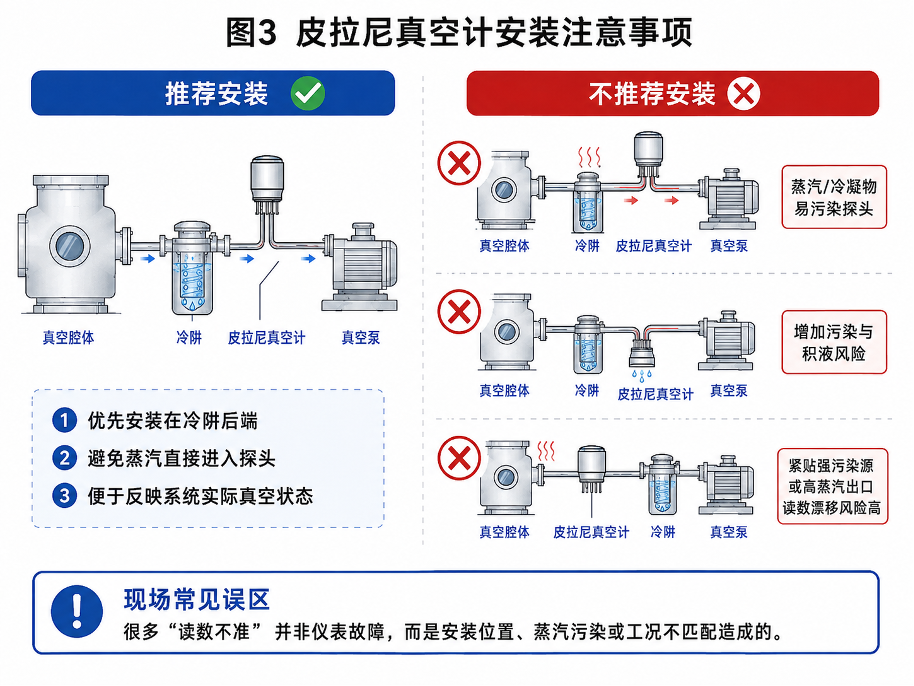

图3 皮拉尼真空计安装注意事项

十、皮拉尼真空计和电容薄膜真空计有什么区别？

简单来说：

如果应用重点是过程监测、联锁控制、成本控制和通用真空测量，皮拉尼真空计通常是合适的选择；如果应用重点是高精度绝压测量或复杂气体工况，则更适合电容薄膜真空计。

十一、30 秒判断：你的工况适不适合使用皮拉尼真空计？

可以先快速判断以下几个问题：

如果主要用于通用真空过程测量和设备控制，并且工况污染可控，皮拉尼真空计通常是合适的方案。

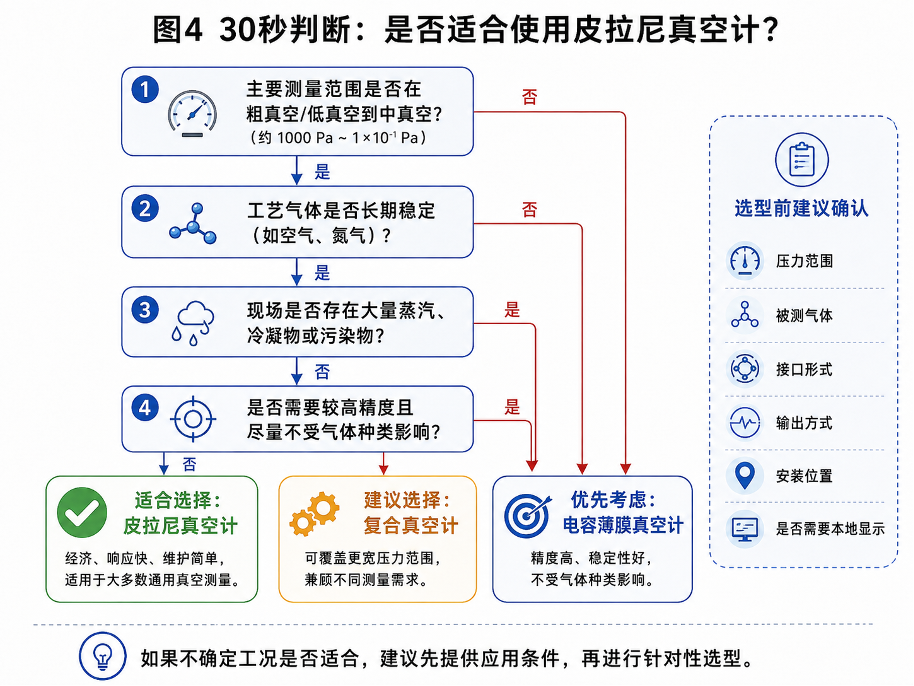

图4 30秒判断：是否适合使用皮拉尼真空计？

十二、宜福泰科（INFITECH）皮拉尼真空测量方案

宜福泰科（INFITECH）提供多种皮拉尼真空计和相关真空测量方案，可根据不同设备的测量范围、工艺介质、接口形式、输出方式和安装条件进行选择。

如果不确定当前工况更适合皮拉尼真空计、复合真空计还是电容薄膜真空计，建议先明确应用条件，再进行针对性选型。

十三、常见问题 FAQ

结语：理解皮拉尼真空计，关键是理解“热传导”

理解皮拉尼真空计最重要的一句话是：

只要理解这一点，很多现场问题就更容易解释：为什么不同气体会带来偏差，为什么污染会造成漂移，为什么安装位置会影响读数，以及为什么某些工况更适合选择电容薄膜真空计而不是皮拉尼真空计。

因此，在实际选型中，不应该只比较量程和价格，而应综合考虑测量范围、工艺气体、污染情况、安装位置以及控制需求。
